Jak zapojit 36v baterii pro elektrický skútr - kompletní průvodce

Ve světě elektrických skútrů je baterie srdcem všeho. Konkrétně konfigurace 36V baterie je široce používána kvůli její stabilitě a účinnosti. Správné zapojení je však často přehlíženým, ale zásadním krokem – bez ohledu na to, jak výkonná je baterie, nesprávné připojení může vést k selhání systému, snížení výkonu a dokonce i bezpečnostním rizikům.

V tomto článku vás provedeme celým procesem elektroinstalace a36V baterie pro váš elektrický skútr. Od pochopení základní struktury baterie až po technické detaily připojení vodičů pokryjeme vše, co potřebujete vědět, abyste zajistili hladký a bezpečný provoz vašeho elektrického skútru. Začněme základy.

Základy baterie

Než se ponoříme do elektroinstalace, je nezbytné pochopit, s čím pracujeme. 36V baterie není jedna jednotka, ale bateriový blok složený z více jednotlivých článků. Tyto články jsou typicky lithium-iontové (Li-ion) baterie, i když v některých případech lze použít i olověné baterie. Nicméně, Li-ion baterie jsou obecně preferovány kvůli jejich lehké povaze, dlouhé životnosti, vysoké účinnosti nabíjení, a co je nejdůležitější, jejich vyšší hustotě energie - což znamená, že ukládají více energie v menším balení.

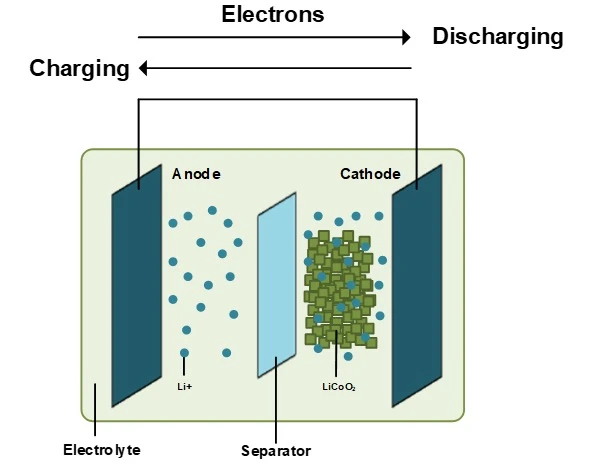

36V lithiová baterie se obvykle vyrábí sériovým propojením 10 jednotlivých 3,7V článků. Proč 10 buněk? Protože každý lithium-iontový článek má jmenovité napětí 3,7V a když jich zapojíte 10 do série, celkové napětí bude 37V. To je o něco vyšší než 36 V, ale je to normální, protože napětí baterie během vybíjení postupně klesne na přibližně 36 V. Kapacita určuje, jak daleko může váš skútr jet, a obvykle se měří v ampérhodinách (Ah). Například 10Ah baterie znamená, že může dodávat proud 10A po dobu jedné hodiny.

Další důležitou součástí je Battery Management System (BMS), který funguje jako „stráž“ baterie. Sleduje stav každého jednotlivého článku, aby byl zajištěn bezpečný provoz, předcházelo přebíjení, hlubokému vybíjení a zkratům. Bez BMS je vaše baterie v podstatě jako auto bez brzd – může se kdykoli dostat do problémů.

Konfigurace bateriového bloku

Nyní, když rozumíme základům, pojďme se podívat na to, jak nakonfigurovat 36V baterii. Zde je třeba pochopit dva hlavní pojmy: sériové připojení a paralelní připojení.

• Sériové zapojení: Když jsou články zapojeny do série, napětí se sčítá, přičemž kapacita zůstává stejná. Například 10 3.7V lithiové články zapojené do série vám poskytnou 37V výstup, přičemž kapacita bude stejná jako u jednoho samostatného článku (např. 3000mAh). Toto je nejběžnější konfigurace pro 36V elektrický skútr.
• Paralelní připojení: Pokud potřebujete zvýšit kapacitu baterie (pro delší dosah), použijte paralelní připojení. V paralelním zapojení zůstává napětí stejné, ale kapacita se sčítá. Pokud například paralelně zapojíte dvě 36V baterie, celková kapacita se zdvojnásobí.

Při konfiguraci sady baterií je BMS zásadní. Jeho primární úlohou je zajistit, aby všechny články měly stejné napětí a úroveň nabití. Bez něj riskujete přebití nebo přebití některých článků, což může výrazně snížit životnost baterie nebo dokonce vytvořit nebezpečné podmínky.

Navíc, když připojíte baterii, musíte zvážit nabíjení v rovnováze. Zatímco nový balíček může mít jednotné buňky, postupem času se výkon každé buňky může začít lišit. BMS bude během nabíjení provádět „vyvažování“, aby udrželo zdraví celé baterie.

Elektroinstalace a připojení

Nyní, když máte svou 36V baterii nakonfigurovanou, dalším krokem je její správné zapojení. Kabeláž spojuje baterii se zbytkem elektrického systému elektrického skútru, který zahrnuje ovladač, motor a plyn. Při manipulaci s dráty je třeba vzít v úvahu několik věcí:

• Výběr správných vodičů: Rozhodující je velikost vodičů, které si vyberete. Pokud je drát příliš tenký, nemusí vést dostatečný proud, což vede k přehřátí a možnému poškození. Pro 36V systém obvykle potřebujete vodiče o průřezu 12 AWG až 10 AWG, v závislosti na odběru proudu vašeho motoru. Čím vyšší je výkon motoru, tím silnější musí být drát.
• Izolace vodičů: Ujistěte se, že používáte vodiče se správnou izolací, abyste předešli riziku zkratu. Izolace chrání dráty před vnějšími prvky a také zabraňuje elektrickým zkratům, když se dráty dotknou kovových částí skútru.
• Správné připojení: Jedním z nejdůležitějších kroků při zapojování baterie je zajištění těsného a bezpečného připojení. Uvolněné spoje mohou způsobit odpor vedoucí k zahřívání nebo poklesu napětí. Kruhové svorky se obvykle používají k připojení kladných a záporných svorek baterie k ovladači a motoru, protože poskytují bezpečné a stabilní spojení. Konektory Anderson Powerpole můžete použít i pro vysokoproudé připojení, protože jsou odolné a snadno se montují.
• Vyvarujte se zkratů: Nejdůležitějším pravidlem při zapojování jakéhokoli elektrického systému je dvakrát zkontrolovat, zda jsou kladné a záporné svorky správně připojeny. Chybné přepnutí připojení může způsobit vážné poškození, dokonce i zkrat celého systému. Vždy je dobré používat barevně označené vodiče (červený pro kladný, černý pro záporný) a jasné označení.
• Vedení vodičů: Správné vedení vodičů zajišťuje, že vodiče nebudou vystaveny poškození. Je důležité vést kabely mimo pohyblivé části (jako jsou kola) nebo oblasti, které by mohly generovat teplo. Použijte zipové pásky nebo drátěné návleky, aby vše zůstalo na místě a zabránilo se jakémukoli tření, které by mohlo způsobit zkrat.

Systém ovládání elektrického skútru

Jakmile je baterie připojena, je čas ji integrovat s řídicím systémem elektrokoloběžky. Řídicí systém v podstatě řídí tok elektřiny z baterie do motoru a dalších součástí a zajišťuje, že skútr funguje efektivně a bezpečně.

Ovladač:Ovladač je srdcem systému elektrického skútru. Přebírá vstup z škrticí klapky (akcelerátor), zpracovává jej a poté řídí tok elektřiny do motoru. Regulátor musí být kompatibilní s motorem i baterií, pokud jde o jmenovité napětí a proud. U 36V systému bude regulátor typicky pracovat v rozsahu 36V až 48V.

• Přizpůsobení napětí: Je důležité, aby jmenovité napětí ovladače odpovídalo napětí baterie (v tomto případě 36V). Nekompatibilní ovladač může vést k neefektivnímu výkonu nebo dokonce poškodit ovladač i baterii.
• Omezení proudu: Mnoho ovladačů se dodává s vestavěným omezením proudu, aby se zabránilo přetížení systému a chránilo baterii i motor před nadměrným namáháním.

Motor:Motor je část, která skutečně pohání skútr vpřed. Je poháněn elektřinou protékající ovladačem. U 36V elektrického skútru se výkon motoru obvykle pohybuje od 250W do 750W, v závislosti na požadované rychlosti a výkonu. Motor by měl být kompatibilní s napětím baterie.

• Zapojení k motoru: Motor se připojuje k ovladači pomocí silných vodičů, které zvládnou vysoký proud. Tato připojení by měla být provedena pomocí kulových konektorů nebo svorek motoru, aby byl zajištěn stabilní a účinný tok proudu.

Plyn:Plyn je vaše rozhraní se skútrem. Řídí, kolik energie je posíláno do motoru úpravou dodávaného proudu. Většina škrticích klapek je ovládána palcem nebo otočnou rukojetí. Plyn vyšle signál do ovladače, který pak podle toho upraví otáčky motoru.

• Vodiče škrticí klapky: Připojení škrticí klapky se obvykle provádí pomocí menších vodičů, protože proud, který přenášejí, je mnohem nižší ve srovnání s vodiči motoru. Vždy se ujistěte, že jsou tyto vodiče správně připojeny a že plyn reaguje, abyste se vyhnuli problémům s jízdou.

Brzdový systém:Mnoho moderních elektrických skútrů přichází s rekuperačním brzděním. Tato funkce využívá motor ke zpomalení skútru a přeměně části této energie zpět do baterie. Rukojeť nebo páka brzdy je připojena k ovladači a signál brzdění je odeslán do ovladače, aby se zpomalil motor.

Bezpečnostní opatření

Při práci s elektrickými systémy je bezpečnost prvořadá. Správné zapojení, instalace a údržba baterie a elektrických součástí může zabránit většině potenciálních nebezpečí.

• Nadproudová ochrana: Jednou z prvních věcí, kterou byste měli mít, je nadproudová ochrana. Toho se obvykle dosahuje pojistkou nebo jističem mezi baterií a ovladačem. Pojistka je navržena tak, aby přerušila obvod, pokud proud překročí bezpečnou úroveň, čímž se zabrání možnému přehřátí nebo nebezpečí požáru. Ujistěte se, že používáte pojistku o něco vyšší, než je maximální očekávaný odběr proudu systému.
• Přepěťová a podpěťová ochrana: Battery Management System (BMS) je zásadní pro zabránění přebití i podbití baterie. Přepěťová ochrana zabraňuje nabíjení baterie nad její bezpečné napětí, zatímco podpěťová ochrana zajišťuje, že se baterie nevybije pod úroveň, která by mohla způsobit poškození. Většina BMS má vestavěné alarmy nebo vypínače, které se aktivují, pokud baterie překročí nebo klesne pod bezpečnou úroveň napětí.
• Ochrana proti zkratu: BMS a regulátor by měly mít také ochranu proti zkratu. Pokud dojde k neúmyslnému zkratování některého z vodičů nebo součástí, systém přeruší napájení, aby se zabránilo dalšímu poškození. Vždy zkontrolujte kabeláž, zda není opotřebovaná nebo roztřepená, zejména po delším používání, a poškozené kabely okamžitě vyměňte.
• Odvod tepla: Bateriové a řídicí systémy při používání generují teplo, takže je nezbytné zajistit správné větrání pro odvod tepla. Ovladač i baterie by měly být umístěny ve větraných krytech a je třeba dbát na to, abyste je neumisťovali na místa, kde by mohlo docházet k hromadění tepla (například blízko motoru nebo na přímé sluneční světlo).
• Vodotěsnost: Vzhledem k tomu, že elektrické skútry se často používají venku, je důležité zajistit, aby byla baterie, ovladač a kabeláž chráněny před vodou a prachem. IP hodnocení vašich elektrických součástí je důležité. Například baterie by měla mít alespoň krytí IP65, které zajistí, že bude chráněna proti stříkající vodě a prachu.
• Správná izolace: Ujistěte se, že všechny kabely jsou správně izolované, aby se zabránilo náhodnému kontaktu s kovovými částmi, které by mohly způsobit zkrat. Izolované vodiče pomáhají chránit elektrický systém a zajišťují dlouhou životnost součástí.

Závěr:

Zapojení vaší 36V baterie pro elektrický skútr je jednoduchý proces, pokud si uděláte čas na pochopení základů systému a budete dodržovat správné bezpečnostní protokoly. Zajištění toho, že používáte správné kabely, konektory a dodržujete bezpečnostní pokyny, umožní vašemu skútru hladce a bezpečně fungovat po mnoho let.

Ve společnosti General Electronics Technology Co., Ltd. chápeme důležitost spolehlivých napájecích systémů pro elektrické skútry. Jako lídři v oblasti výroby lithiových baterií nabízíme vysoce kvalitní, odolné 36V baterie, které jsou ideální pro potřeby vašeho elektrického skútru. S více než 180 zaměstnanci a více než 15 lety zkušeností poskytujeme přímý přístup ke špičkovým bateriovým článkům, BMS a kompletní montážní služby. Ať už stavíte svůj vlastní skútr nebo potřebujete kompletní řešení na klíč, jsme tu, abychom vám pomohli.

Kontaktujte nás ještě dnes a prodiskutujte, jak můžeme napájet váš elektrický skútr nejlepšími 36V bateriemi dostupnými na trhu! (sales@gebattery.co)

Praktický průvodce

Nyní, když rozumíte základům a máte správně zapojenou 36V baterii, je čas na průvodce krok za krokem, abyste se ujistili, že vše funguje správně. Zde je jednoduchý rozpis toho, co byste měli udělat při instalaci a testování baterie na vašem elektrickém skútru:

Zkontrolujte napětí baterie: Než začnete cokoliv připojovat, vždy zkontrolujte napětí baterie pomocí multimetru. To pomáhá zajistit, aby byla vaše baterie ve správném rozsahu (kolem 36 V pro 36V systém). Nižší než očekávané napětí může znamenat problém s baterií nebo její nedostatečně nabité napětí.

Instalace baterie: Bezpečně namontujte baterii na rám skútru nebo přihrádku na baterii. Ujistěte se, že je baterie dobře chráněna a není vystavena zbytečným vibracím, které by mohly způsobit poškození. Použijte pevné popruhy nebo držáky, abyste jej udrželi na místě.

Připojení vodičů: Začněte připojením kladného (+) pólu baterie ke kladnému pólu ovladače a podobně záporný pól (-) k zápornému pólu ovladače. Znovu zkontrolujte polaritu – nesprávná polarita by mohla poškodit ovladač, motor a baterii. U motorů připojte vodiče motoru k výstupním svorkám ovladače.

Připojení plynu a brzdy: Pokud váš skútr používá otočný plyn nebo pákový plyn, připojte odpovídající vodiče ke vstupním svorkám plynu ovladače. Podobně připojte brzdový systém k ovladači, pokud se používá rekuperační brzdění. Ujistěte se, že jsou všechny konektory utaženy.

Kontrola pojistky a bezpečnosti: Nainstalujte pojistku mezi baterii a ovladač, zvláště pokud váš skútr nemá vestavěnou nadproudovou ochranu. Tato pojistka bude fungovat jako poslední obranná linie v případě přetížení nebo zkratu. Ujistěte se, že jsou všechny vodiče vedeny bezpečně, mimo pohyblivé části nebo ostré hrany.

Zapnutí a testování: Zapněte skútr a otestujte reakci plynu. Motor by se měl plynule otáčet, když otočíte plynem. Otestujte brzdy, abyste se ujistili, že vše funguje správně. Pokud máte pocit, že něco nefunguje, okamžitě vypněte napájení a zkontrolujte všechna připojení.

Zkontrolujte teplo: Po ujetí skútru na krátkou vzdálenost zkontrolujte teplotu baterie, ovladače a vodičů. Vše by mělo zůstat chladné na dotek. Pokud se něco zahřívá, vypněte skútr a zkontrolujte připojení. Horké součásti mohou indikovat zkrat, špatné připojení nebo nesprávnou velikost vodiče.

Příslušné předpisy a normy

Při zacházení s bateriemi elektrických skútrů, zejména při sestavování nebo úpravách vlastního systému, je důležité dodržovat určité normy a předpisy, aby byla zajištěna bezpečnost a kvalita. Zde je několik klíčových pokynů:

• IEC 62133: Jedná se o mezinárodní normu pro bezpečnostní požadavky na přenosné uzavřené sekundární články a baterie. Popisuje testovací postupy a bezpečnostní opatření pro lithium-iontové a jiné typy baterií. Splnění tohoto standardu zajišťuje bezpečné používání vaší baterie.
• UL 2271: Pro baterie používané v lehkých elektrických vozidlech, včetně elektrických skútrů, je UL 2271 normou, která certifikuje bezpečnost lithium-iontových baterií. Tato norma pokrývá otázky, jako je přebíjení, ochrana proti zkratu a požární odolnost, a proto je pro výrobce baterií zásadní, aby ji splnili.
• RoHS (Restriction of Hazardous Substances): Shoda s RoHS zajišťuje, že baterie a elektrické komponenty neobsahují nebezpečné materiály jako olovo, rtuť a kadmium, které by mohly představovat environmentální a zdravotní rizika. Všechny součásti bateriového systému by měly být v souladu s RoHS.
• Certifikace CE: Pokud prodáváte nebo používáte komponenty elektrických skútrů na evropském trhu, je důležité, aby baterie a ovladač byly certifikovány CE. Tato certifikace zajišťuje, že produkty splňují zdravotní, bezpečnostní a ekologické požadavky Evropské unie.
• Hodnocení IP (Ingress Protection): Pokud bude váš elektrický skútr používán ve vlhkých podmínkách, hledejte vysoké hodnocení IP pro vaši baterii a ovladač (např. IP65 nebo IP67). To znamená, že komponenty jsou chráněny před prachem a vodou, což zabraňuje poškození elektrického systému venkovními podmínkami.

Závěrečné myšlenky:

Zapojení 36V baterie pro váš elektrický skútr je základní dovedností, která zajistí, že váš skútr bude fungovat efektivně a bezpečně. Dodržováním výše uvedených kroků, od výběru správné kabeláže až po zajištění správného připojení, můžete zajistit, aby váš skútr fungoval co nejlépe. Vždy dodržujte doporučené bezpečnostní protokoly, zkontrolujte, zda nedošlo k přehřátí, a ujistěte se, že vaše kabeláž splňuje nezbytné normy, abyste předešli případným problémům.
