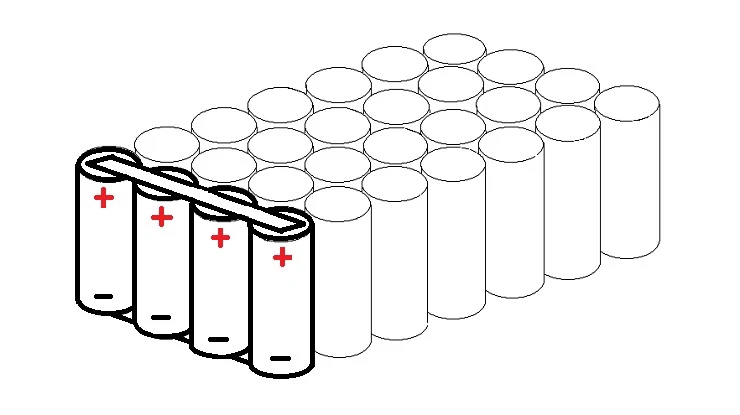

Při navrhování bateriových sad může mít volba mezi sériovou a paralelní baterií významný dopad na výkon, bezpečnost a životnost baterie. Konstrukce baterie je složitá a choulostivá a vyžaduje důkladné pochopení některých klíčových technických problémů. V tomto článku jsou probírány technické výzvy v sériových a paralelních bateriích z deseti aspektů, jako je konzistence baterie, vyrovnání napětí a proudu a návrh systému řízení teploty.
1. Baterie je nekonzistentní
Konzistence baterie se týká podobnosti každé bateriové jednotky, pokud jde o kapacitu, napětí, vnitřní odpor, křivku vybíjení atd. Rozdíly ve výkonu baterie mohou způsobit problémy v sériových nebo paralelních bateriových sadách. Například v sériové konfiguraci je celkový výkon baterie ovlivněn nejhorším článkem; V paralelní konfiguraci mohou výkonnostní rozdíly vést k nerovnoměrnému rozložení proudu, což ovlivňuje životnost a účinnost celé sady baterií.
Problém:Pokud je v sériové konfiguraci jedna baterie vybitá, nebude se moci celá baterie úplně vybít, což způsobí plýtvání energií a snížení účinnosti; V paralelní konfiguraci je proudové zatížení různých baterií různé, což může snadno způsobit místní přehřátí a snížení výkonu baterií.
Řešení:
Screening baterie:Ve výrobním procesu by se mělo používat vysoce přesné testovací zařízení k přísnému testování každé bateriové jednotky, aby byl zajištěn vysoký stupeň konzistence parametrů, jako je kapacita, napětí a vnitřní odpor. Mezi běžné metody stínění patří test OCV (napětí naprázdno), test vnitřního odporu a test kapacity. Tyto testy účinně odstraňují nestandardní baterie a vyhýbají se sestavování nekonzistentních bateriových článků dohromady.
Konstrukce vyvažovacího obvodu:Integrujte aktivní nebo pasivní vyvažovací obvody do systému správy baterie (BMS). Aktivní vyrovnávací obvod může přenášet elektřinu pomocí spínací indukčnosti nebo kapacity, aby se realizovala redistribuce energie v bateriovém bloku. Pasivní ekvalizace upravuje napětí baterie spotřebováním přebytečné energie. Aktivní vyvažování je složité, ale účinné, vhodné pro velkokapacitní bateriové sady a pasivní vyvažování je vhodné pro malé a středně velké bateriové sady.
2. Vyvážení napětí a proudu
U sériových baterií je problém vyrovnání napětí klíčem k zajištění rovnoměrného nabíjení a vybíjení každého článku. Baterie bez obvodu pro vyrovnávání napětí přebije nebo podbije část baterie, což ovlivní životnost celé baterie. Paralelní baterie se potýká s problémem proudové rovnováhy a rozdíl vnitřního odporu vede k nerovnoměrnému rozložení proudu, což snadno způsobí, že některé baterie nesou větší proudové zatížení.
Konkrétní problémy:Baterie s nerovnoměrným napětím mohou způsobit přebití a poškození některých baterií nebo jejich předčasné vybití během vybíjení; Nevyvážený proud paralelní bateriové sady urychlí stárnutí bateriové jednotky a zkrátí životnost baterie.
Řešení:
Aktivní vyrovnávací obvod:Prostřednictvím kombinace induktorů, kondenzátorů a řídicích čipů, inteligentního přenosu energie, k dosažení efektivního vyrovnávání napětí. Tato metoda může účinně snížit vnitřní spotřebu baterie a zlepšit účinnost nabíjení a vybíjení celé sady baterií. Mezi běžné metody vyvažování patří letmé vyvažování kapacit a vyvažování spínací indukčnosti. Musíte vybrat vhodné řešení na základě scénáře aplikace baterie.
Pasivní vyrovnávací obvod:Prostřednictvím odporu spotřebovává přebytečnou energii vysokonapěťové baterie. Tato metoda je jednoduchá, levná, ale s nízkou účinností a vývinem tepla, vhodná pro vyváženou úpravu malých bateriových sad. Při návrhu je třeba věnovat pozornost výkonu a výkonu rozptylu tepla rezistoru, aby se zabránilo místnímu přehřátí během procesu vyrovnávání.

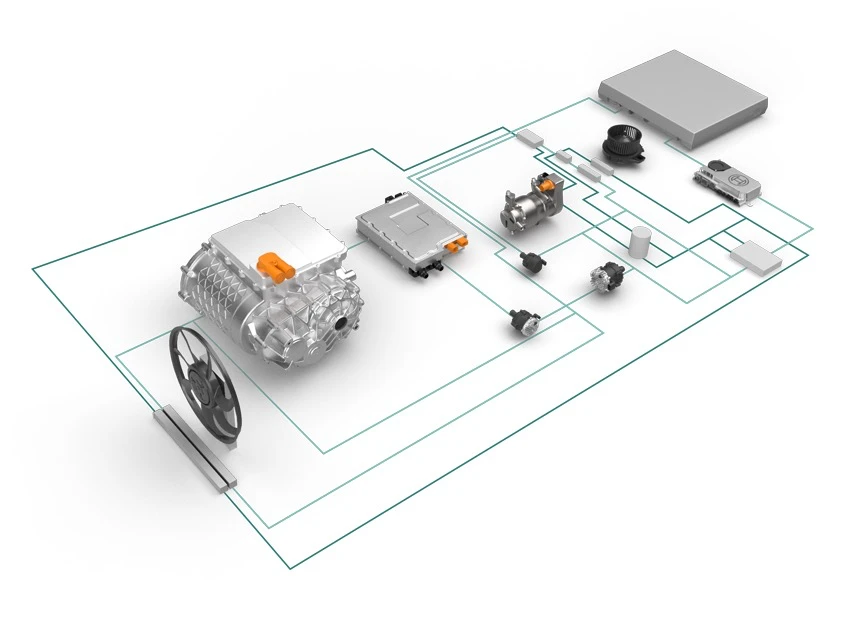

3. Návrh systému tepelného hospodářství
Baterie bude při práci generovat velké množství tepla, zvláště když je větší výboj proudu zřetelnější. Pokud není teplo efektivně distribuováno, teplota baterie se bude postupně zvyšovat, což má za následek snížení výkonu baterie, zkrácení životnosti a dokonce riziko tepelného úniku.
Konkrétní problémy:Nerovnoměrná teplota způsobí přehřátí některých bateriových jednotek, což povede ke zvýšenému vnitřnímu odporu, rozkladu elektrolytu a dalším problémům a dokonce vede k požáru bateriové sady.
Řešení:
Tepelně vodivé materiály a konstrukce odvodu tepla:V konstrukci bateriové sady lze přidat materiály s vysokou tepelnou vodivostí, jako jsou desky pro odvod tepla z hliníkové slitiny, tepelné silikonové podložky atd., které mohou rychle exportovat teplo generované bateriovou jednotkou. Optimalizujte kanály proudění vzduchu uvnitř baterie, abyste zlepšili odvod tepla přirozenou konvekcí nebo nucenou konvekcí ventilátorem. Pro aplikace s vysokým výkonem lze uvažovat o odvodu tepla chlazením kapalinou a účinnost odvodu tepla je vyšší díky absorpci tepla cirkulujícím chladivem.
Monitorování teploty a aktivní chlazení:Do BMS je integrován teplotní senzor, který monitoruje teplotu každé buňky v reálném čase. Pokud je teplota příliš vysoká, systém automaticky sníží zátěž nebo upraví schéma odvodu tepla. Inteligentní chladicí systém může současně automaticky spustit ventilátor nebo kapalinový chladicí systém podle stavu teploty baterie, aby se zabránilo selhání baterie způsobené přehřátím.
4. Konstrukční řešení bateriového bloku
Konstrukční řešení bateriové sady by mělo zajistit nejen stabilitu bateriové jednotky, ale také optimalizovat snadné elektrické připojení, odvod tepla a údržbu. Nerozumný konstrukční návrh povede ke špatnému kontaktu baterie, poškození vibracemi a dokonce i ke zkratu a dalším problémům.
Konkrétní problémy: Nepřiměřená struktura může způsobit uvolnění, opotřebení baterie, zvýšení vnitřního přechodového odporu, což má za následek místní zahřívání a snížení výkonu.
Řešení:
Modulární design:Modulární konstrukce bateriové sady umožňuje samostatné balení a snadné připojení jediného bateriového modulu a poškozený modul lze rychle vyměnit, aby se zlepšila pohodlnost údržby bateriové sady. Konstrukce seismické struktury je přijata mezi moduly, aby se snížil vliv vnější síly na bateriovou jednotku.
Ochranné materiály a vylepšení designu:K obalení bateriového modulu použijte pěnu absorbující nárazy, pryžové podložky a další materiály, abyste snížili vnější otřesy a otřesy. Materiály krytu by měly být ohnivzdorné, vodotěsné, vysoce pevné materiály odolné proti korozi, jako je hliníková slitina, nerezová ocel nebo technické plasty, a ventilační otvory a chladiče by měly být navrženy tak, aby optimalizovaly tepelný management.

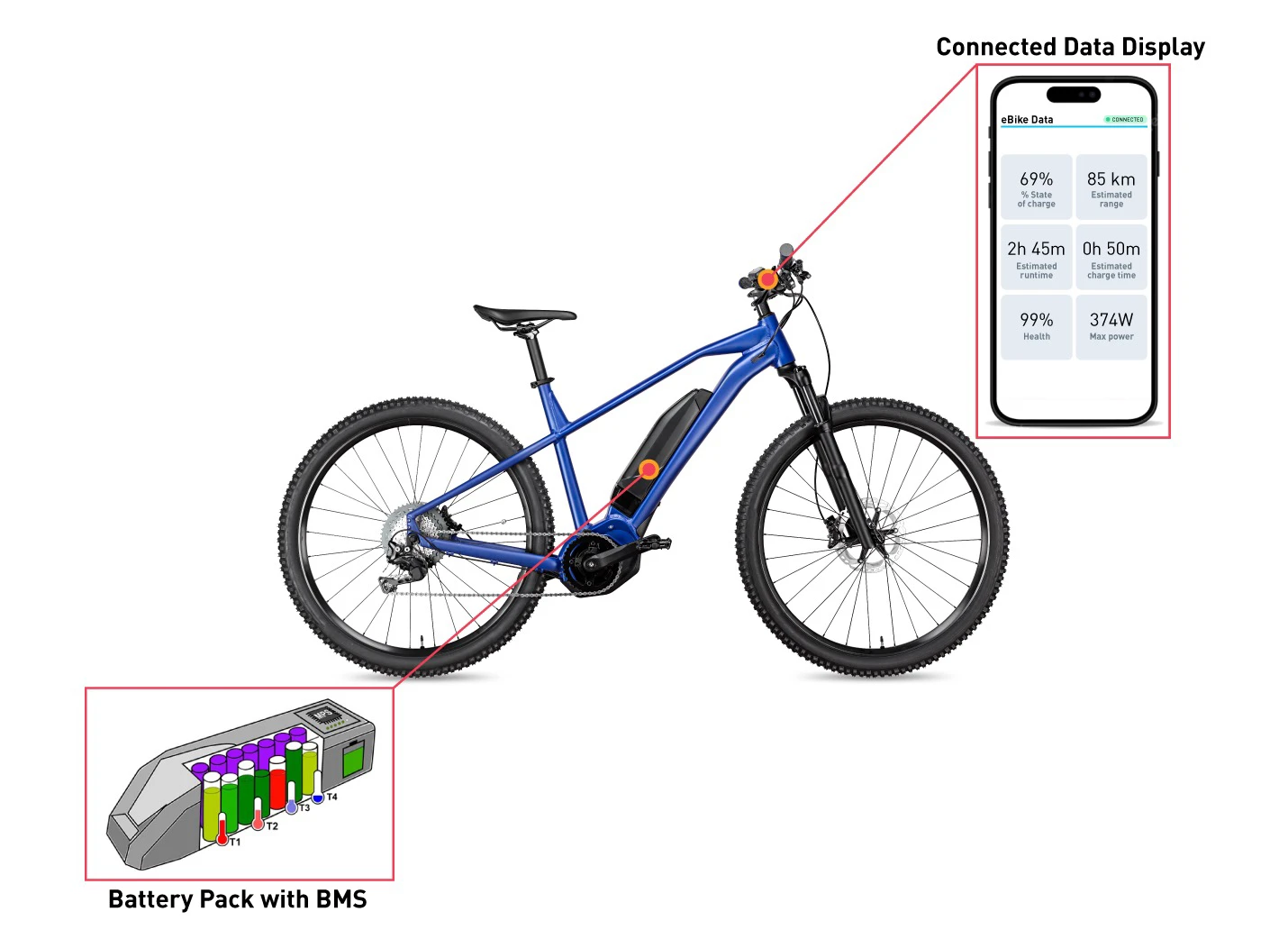

5. Battery Management System (BMS)
BMS (Battery Management System) je řídicí centrum akumulátorové sady, které je zodpovědné za sledování a správu parametrů výkonu, napětí, proudu a teploty baterie v reálném čase. Funkce BMS zahrnují vyvažování baterie, diagnostiku poruch, kontrolu nabíjení a vybíjení atd. Jeho výkon určuje celkovou bezpečnost a účinnost baterie.
Specifické problémy: Pokud BMS není správně navrženo, abnormální stav nemusí být detekován včas, což může mít za následek problémy, jako je přebíjení, nadměrné vybíjení nebo přehřívání baterie.
Řešení:
Vysoce přesné monitorovací senzory: V BMS jsou zabudovány vysoce přesné senzory napětí, proudu a teploty, které dokážou přesně detekovat stavové parametry baterie a přenášet je do řídicí jednotky BMS v reálném čase. Řídící jednotka analyzuje chování baterie při nabíjení a vybíjení a nastavuje rovnováhu pomocí vestavěných algoritmů, aby byla zajištěna bezpečnost systému.
Inteligentní algoritmy a analýza dat: Pokročilé algoritmy správy baterie, jako jsou neuronové sítě, strojové učení a další technologie, se používají k analýze dat o využití baterie, aby bylo možné předpovědět zdravotní stav a zbývající životnost baterie. Na základě výsledků analýzy algoritmů BMS aktivně optimalizuje strategii nabíjení a vybíjení, aby maximalizovala životnost baterie.
6. Návrh obvodu ochrany baterie
Ochranný obvod baterie je důležitým bezpečnostním opatřením k zabránění přepětí, podpětí, zkratu a nadproudu baterie. Pokud baterie nemá vhodný ochranný obvod, může v extrémních případech snadno způsobit nebezpečí a ve vážných případech může způsobit požár nebo výbuch.
Specifické problémy: Chybějící nebo špatně navržený ochranný obvod může způsobit poškození baterie během nabíjení a vybíjení nebo selhat při přerušení proudu při zkratu.
Řešení:
Mechanismus vícenásobné ochrany: Navrhněte a integrujte více ochranných obvodů, včetně přepěťové ochrany, podpěťové ochrany, nadproudové ochrany, ochrany proti zkratu atd. Každý ochranný obvod je navržen tak, aby pracoval nezávisle na BMS a zajistil tak ochranu baterie v případě mistrovské selhání. Například nadproudová ochrana může být navržena pomocí kombinace MOS trubice a rychlé pojistky pro dosažení funkce okamžitého výpadku napájení.
Konstrukce obousměrné ochrany a izolace: Konstrukce obvodu obousměrné ochrany může současně monitorovat proces nabíjení a vybíjení baterie, aby se zabránilo ovlivnění baterie abnormalitami na nabíječce a na konci zátěže. Izolační obvod mezi bateriemi je navržen tak, aby zabránil zpětnému toku proudu mezi články baterie a zlepšil celkovou elektrickou bezpečnost.
7. Účinnost a energetické ztráty
Ztráta energie v konstrukci sériově paralelní baterie pochází hlavně z vnitřního odporu, odporu konektoru a spotřeby energie BMS a ochranného obvodu. Při provozu s vysokým proudem se tyto ztráty dále zvýší, čímž se přímo sníží celková účinnost a výdrž baterie.
Specifické problémy: Nízká účinnost povede ke kratší životnosti baterie, což ovlivní skutečný zážitek z používání zařízení, a dlouhodobá ztráta energie také zvýší teplo baterie.
Řešení:
Optimalizované spojovací materiály: Použijte spojovací materiály s nízkým odporem a vysokou vodivostí, jako je měděná fólie, pocínovaný měděný pásek nebo pásek z hliníkové slitiny. Optimalizujte proces svařování pomocí laserového svařování, ultrazvukového svařování a dalších pokročilých technologií, abyste zajistili stálost a nízký odpor spojovacího bodu, snížili ztráty elektrické energie v místě připojení.
Vylepšená energetická účinnost BMS: BMS by měl být navržen s ohledem na optimalizaci energetické účinnosti, aby se zabránilo zbytečné spotřebě energie. Snižte spotřebu energie samotného BMS pomocí čipů s nízkou spotřebou a chytrých režimů spánku. K BMS lze také přidat moduly pro rekuperaci energie, které obnoví a znovu použijí přebytečnou energii uvnitř bateriové sady ke zlepšení celkové energetické účinnosti.
8. Bezpečnost a spolehlivost
Baterie se musí při skutečném používání vypořádat s různými drsnými prostředími, jako jsou vibrace, nárazy a vysoká teplota, přičemž bezpečnost a spolehlivost konstrukce baterií je zásadní. Selhání jediné baterie může způsobit problémy s celou baterií, což vede k selhání zařízení a dokonce k ohrožení bezpečnosti uživatele.
Specifické problémy: Selhání kterékoli jednotky v bateriové sadě se může rozšířit, což má za následek celkové selhání bateriové sady nebo bezpečnostní nehodu.
Řešení:
Vícevrstvá ochrana a redundantní design: Při navrhování bateriových sad je třeba zvážit vícevrstvou ochranu, jako je přidání bezpečnostních prvků, jako jsou požární přepážky a ventily odolné proti výbuchu, do konstrukčního návrhu. Redundantní design umožňuje, aby zbytek baterie správně fungoval, když některé jednotky selžou, čímž se zvyšuje celková bezpečnost.
Přísné testování a certifikace: baterie musí před výrobou projít přísným testováním adaptability na životní prostředí, včetně vibračního testu, testu pádem, testu tepelného cyklu atd. Prostřednictvím UL, CE, UN38.3 a dalších mezinárodních certifikací, aby bylo zajištěno, že baterie splňuje mezinárodní bezpečnostní standardy zvyšují důvěru uživatelů.
9. Funkce dynamické odezvy
Baterie musí rychle reagovat na změny zatížení, aby byla zajištěna stabilita zařízení. Baterie s pomalou dynamickou odezvou způsobí nestabilní provoz zařízení a výrazné kolísání napětí, což ovlivní uživatelskou zkušenost.
Specifické problémy: Nedostatečná odezva baterie může způsobit zrychlení a zpomalení zařízení nebo jev poklesu napětí při dramatické změně zátěže.
Řešení:
Výběr vysokorychlostní baterie: Vyberte vysokorychlostní bateriové články s vynikající charakteristikou dynamické odezvy, které dokážou rychle upravit výstup při rychlých změnách zatížení. V kombinaci s algoritmem rychlé odezvy BMS lze výstupní dynamické charakteristiky baterie dále optimalizovat.
Indukční filtr a kapacitní kompenzace: Indukční filtr a kapacitní kompenzační síť jsou navrženy na výstupním konci bateriové sady, aby snížily kolísání napětí a zlepšily schopnost dynamické odezvy baterie. Tato konstrukce zmírňuje kolísání napětí a zajišťuje stabilní provoz zařízení při vysokých změnách zatížení.

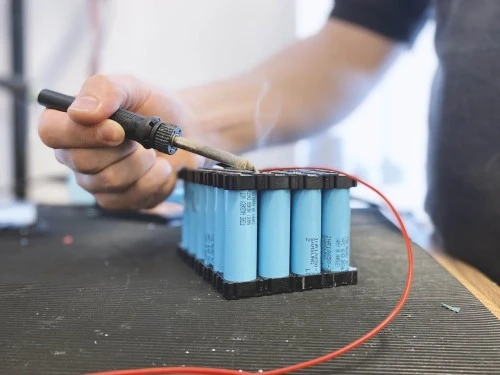

10. Technologie spojování a výběr materiálu
Připojovací část baterie vyžaduje vynikající elektrický a tepelný výkon. Špatné připojení povede ke zvýšenému odporu, zahřívání kontaktů a dokonce i roztavení, což může ve vážných případech způsobit selhání baterie.
Specifické problémy: Nevhodné spojovací materiály nebo špatný proces mohou zvýšit odolnost baterie a způsobit místní přehřátí, což má za následek ztrátu energie a bezpečnostní rizika.
Řešení:
Vybírejte vysoce kvalitní konektory a svařovací technologie: Metody svařování, jako je laserové svařování nebo ultrazvukové svařování, se běžně používají při spojování bateriových sad. Tyto metody zajišťují nízkou odolnost a vysokou mechanickou pevnost v místě připojení a zabraňují špatnému kontaktu v důsledku vibrací nebo teplotních změn.
Používejte tepelně odolné izolační materiály: Spojovací části v bateriové sadě by měly být obaleny tepelně odolnými a otěruvzdornými izolačními materiály, jako je tepelně odolná páska a teflonové izolované trubky. Tyto materiály mohou účinně zabránit zkratu nebo úniku v místě připojení a zlepšit bezpečnost a životnost baterie.
